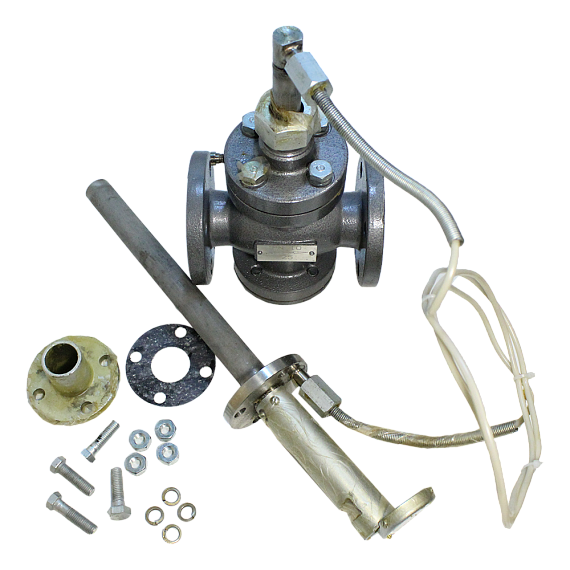

РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры
РТ-ДО(ДЗ) регулятор температуры
Цена с НДС
143 386.60 ₽
Нет в наличии *
* Доступное количество нужно уточнять при заказе
0
Ожидание информации
Регуляторы температуры прямого действия, предназначены для автоматического поддержания температуры рабочей среды путем изменения ее расхода. Рабочая среда: пар, жидкости и газы, неагрессивные к материалам регулятора. Конструктивно состоит из двух узлов: термосистемы и регулирующего органа. В свою очередь, термостистема состоит из термобаллона, исполнительного органа и шкалы настройки. Внутренняя полость термосистемы герметична и заполнена рабочей жидкостью (толуолом или ксилолом). Регулирующий орган состоит из корпуса с седлом и штока с двухходовым клапаном. Принцип действия регулятора основан на изменении объема жидкости в термобаллоне при изменении регулируемой температуры. Это изменение вызывает перемещение штока исполнительного органа и связанного с ним штока с клапаном. Настройка регулятора на заданную температуру производится вращением винта настройки при помощи стандартного гаечного ключа. Регулирующий орган может быть в двух исполнениях: с нормально открытым (ДО) регулирующим органом (клапан закрывается при повышении температуры) и с нормально закрытым (ДЗ) регулирующим органом (клапан открывается при повышении температуры). Условное давление регулирующей среды: 10кгс/см2. Давление регулируемой среды: 16кгс/см2. Температура регулирующей среды: -15...+225°С. Пределы температуры регулирования: 0...+180°С. Присоединение к трубопроводу: фланцевое по ГОСТ 33259-2015 тип 21, исполнение В. Структра обозначения: Модель и исполнение (РТ-ДО - регулятор температуры с нормально открытым клапаном, РТ-ДЗ - регулятор температуры с нормально закрытым клапаном); Диаметр условного прохода в мм (15, 20, 25, 32, 40, 50, 65, 80); Материал изготовления корпуса (чугун СЧ20 - стандарт, сталь 20Л, нержавеющая сталь 12Х18Н10Т, высокопрочный чугун ВЧ40); Пределы настройки регулирования температуры (0...+40°С, +20...+60°С, +40...+80°С, +60...+100°С, +80...+120°С, +100...+140°С, +120...+160°С, +140...+180°С); Длина соединительного капилляра между термобаллоном и регулятором в метрах (1,6; 2,5; 4; 6; 10).
PDF 430.6KB
Скачать
PDF 427.7KB
Скачать
PDF 988.4KB
Скачать
PDF 782.5KB
Скачать
PDF 888.7KB
Скачать
PDF 724.6KB
Скачать
PDF 201.6KB
Скачать
PDF 214.8KB
Скачать
PDF 216.8KB
Скачать
PDF 217.5KB
Скачать
PDF 292.1KB
Скачать
PDF 163.7KB
Скачать
PDF 196.2KB
Скачать
PDF 127.1KB
Скачать
PDF 170.5KB
Скачать
PDF 480.5KB
Скачать
PDF 132.9KB
Скачать
PDF 232.5KB
Скачать
PDF 210.1KB
Скачать
PDF 148.9KB
Скачать
PDF 117.7KB
Скачать
PDF 139.6KB
Скачать
PDF 168.5KB
Скачать
PDF 197.1KB
Скачать
PDF 209.5KB
Скачать
PDF 70.7KB
Скачать
PDF 172.7KB
Скачать
ZIP 127KB
Скачать
PDF 266.2KB
Скачать
PDF 390.8KB
Скачать
PDF 166.8KB
Скачать
PDF 151.5KB
Скачать
PDF 125.2KB
Скачать
PDF 125.1KB
Скачать
PDF 251.6KB
Скачать
PDF 962.6KB
Скачать
PDF 317.7KB
Скачать
PDF 138.8KB
Скачать
PDF 157.3KB
Скачать
PDF 140.6KB
Скачать
PDF 182.9KB
Скачать
PDF 202.8KB
Скачать
PDF 99.5KB
Скачать
PDF 134.5KB
Скачать
PDF 199.7KB
Скачать
PDF 201.3KB
Скачать
PDF 230.9KB
Скачать
PDF 204.7KB
Скачать
PDF 169.4KB
Скачать
PDF 187.2KB
Скачать
PDF 204KB
Скачать
PDF 208KB
Скачать
PDF 100.7KB
Скачать
PDF 179.4KB
Скачать
PDF 178.7KB
Скачать
PDF 192.3KB
Скачать
PDF 195.1KB
Скачать
PDF 196.6KB
Скачать
PDF 194.2KB
Скачать
PDF 188.8KB
Скачать
PDF 190.1KB
Скачать
PDF 185.1KB
Скачать
PDF 181.4KB
Скачать
PDF 152.9KB
Скачать
PDF 422.6KB
Скачать
PDF 201.4KB
Скачать
PDF 545.2KB
Скачать
PDF 634.5KB
Скачать
PDF 191.6KB
Скачать
PDF 196.1KB
Скачать
PDF 200.4KB
Скачать
PDF 190KB
Скачать
PDF 687.3KB
Скачать
Описание
Регуляторы температуры прямого действия, предназначены для автоматического поддержания температуры рабочей среды путем изменения ее расхода. Рабочая среда: пар, жидкости и газы, неагрессивные к материалам регулятора. Конструктивно состоит из двух узлов: термосистемы и регулирующего органа. В свою очередь, термостистема состоит из термобаллона, исполнительного органа и шкалы настройки. Внутренняя полость термосистемы герметична и заполнена рабочей жидкостью (толуолом или ксилолом). Регулирующий орган состоит из корпуса с седлом и штока с двухходовым клапаном. Принцип действия регулятора основан на изменении объема жидкости в термобаллоне при изменении регулируемой температуры. Это изменение вызывает перемещение штока исполнительного органа и связанного с ним штока с клапаном. Настройка регулятора на заданную температуру производится вращением винта настройки при помощи стандартного гаечного ключа. Регулирующий орган может быть в двух исполнениях: с нормально открытым (ДО) регулирующим органом (клапан закрывается при повышении температуры) и с нормально закрытым (ДЗ) регулирующим органом (клапан открывается при повышении температуры). Условное давление регулирующей среды: 10кгс/см2. Давление регулируемой среды: 16кгс/см2. Температура регулирующей среды: -15...+225°С. Пределы температуры регулирования: 0...+180°С. Присоединение к трубопроводу: фланцевое по ГОСТ 33259-2015 тип 21, исполнение В. Структра обозначения: Модель и исполнение (РТ-ДО - регулятор температуры с нормально открытым клапаном, РТ-ДЗ - регулятор температуры с нормально закрытым клапаном); Диаметр условного прохода в мм (15, 20, 25, 32, 40, 50, 65, 80); Материал изготовления корпуса (чугун СЧ20 - стандарт, сталь 20Л, нержавеющая сталь 12Х18Н10Т, высокопрочный чугун ВЧ40); Пределы настройки регулирования температуры (0...+40°С, +20...+60°С, +40...+80°С, +60...+100°С, +80...+120°С, +100...+140°С, +120...+160°С, +140...+180°С); Длина соединительного капилляра между термобаллоном и регулятором в метрах (1,6; 2,5; 4; 6; 10).
Скачать материалы
PDF 430.6KB
Скачать
PDF 427.7KB
Скачать
PDF 988.4KB
Скачать
PDF 782.5KB
Скачать
PDF 888.7KB
Скачать
PDF 724.6KB
Скачать
PDF 201.6KB
Скачать
PDF 214.8KB
Скачать
PDF 216.8KB
Скачать
PDF 217.5KB
Скачать
PDF 292.1KB
Скачать
PDF 163.7KB
Скачать
PDF 196.2KB
Скачать
PDF 127.1KB
Скачать
PDF 170.5KB
Скачать
PDF 480.5KB
Скачать
PDF 132.9KB
Скачать
PDF 232.5KB
Скачать
PDF 210.1KB
Скачать
PDF 148.9KB
Скачать
PDF 117.7KB
Скачать
PDF 139.6KB
Скачать
PDF 168.5KB
Скачать
PDF 197.1KB
Скачать
PDF 209.5KB
Скачать
PDF 70.7KB
Скачать
PDF 172.7KB
Скачать
ZIP 127KB
Скачать
PDF 266.2KB
Скачать
PDF 390.8KB
Скачать
PDF 166.8KB
Скачать
PDF 151.5KB
Скачать
PDF 125.2KB
Скачать
PDF 125.1KB
Скачать
PDF 251.6KB
Скачать
PDF 962.6KB
Скачать
PDF 317.7KB
Скачать
PDF 138.8KB
Скачать
PDF 157.3KB
Скачать
PDF 140.6KB
Скачать
PDF 182.9KB
Скачать
PDF 202.8KB
Скачать
PDF 99.5KB
Скачать
PDF 134.5KB
Скачать
PDF 199.7KB
Скачать
PDF 201.3KB
Скачать
PDF 230.9KB
Скачать
PDF 204.7KB
Скачать
PDF 169.4KB
Скачать
PDF 187.2KB
Скачать
PDF 204KB
Скачать
PDF 208KB
Скачать
PDF 100.7KB
Скачать
PDF 179.4KB
Скачать
PDF 178.7KB
Скачать
PDF 192.3KB
Скачать
PDF 195.1KB
Скачать
PDF 196.6KB
Скачать
PDF 194.2KB
Скачать
PDF 188.8KB
Скачать
PDF 190.1KB
Скачать
PDF 185.1KB
Скачать
PDF 181.4KB
Скачать
PDF 152.9KB
Скачать
PDF 422.6KB
Скачать
PDF 201.4KB
Скачать
PDF 545.2KB
Скачать
PDF 634.5KB
Скачать
PDF 191.6KB
Скачать
PDF 196.1KB
Скачать
PDF 200.4KB
Скачать
PDF 190KB
Скачать
PDF 687.3KB
Скачать
Варианты характеристик
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 20...60, 4,0м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 80...120, 4,0м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 120...160, 10,0м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 80...120, 6,0м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДЗ, 40...80, 2,5м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 40...80, 2,5м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 100...140, 6,0м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 20...60, 2,5м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 120...160, 2,5м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 60...100, 4,0м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 60...100, 6,0м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДЗ, 80...120, 4,0м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 20...60, 10,0м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 20...60, 6,0м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 40...80, 1,6м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 40...80, 10,0м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДЗ, 0...40, 6,0м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 40...80, 6,0м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 40...80, 4,0м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
РТ-ДО(ДЗ)-Ду80-СЧ20 регулятор температуры (ДО, 60...100, 1,6м)
Цена с НДС
143 386.6
₽
В наличии (0) *
Ожидание информации
